Компенсатор сильфонный типа ОФН отличается универсальностью. Он защищает трубы в Ангарске от разрушения вибрацией, и температурных линейных деформаций, несоосности. Устройства с одним или двумя сифонами герметичны и термостойки. Применяются изделия во всех отраслях. Даже при запредельной нагрузке сильфон деформируется без разрушения контура.
Технические условия использования ОФН
Применения ОФН компенсатора рекомендовано для труб под фланцевое соединение, для перекачки жидкостей и газов. Нефть и ее производные, пар и газы, не вызывающие коррозию, допускается качать при условии:
- Размеры Ду 65 -1000 мм труб.
- Рабочее давление до 2,5, 10, 16, 25 кг/см2.
- В зависимости от выбранных параметров, проводимой среды и материалов рабочая температура эксплуатации компенсатора ОФН может достигать от минус 253 до 550 градусов Цельсия.
- Климатические условия -300 +500 С.
- Срок эксплуатации 30 лет, заводская гарантия 5 лет.
На каждую единицу оборудования производитель УЗСК в Ангарске предоставляет паспорт и гарантийный талон.

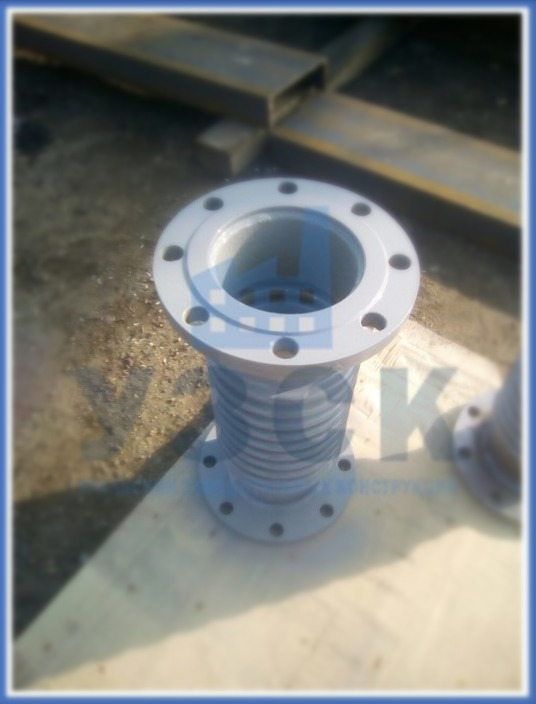

Устройство осевого фланцевого компенсатора
Осевой фланцевый неразгруженный компенсатор представляет сильфон из нержавеющей стали специальной многослойной конструкции. Тонкостенный гофрированный стакан принимает осевые и сдвижные нагрузки, деформируясь, но при этом фланцы остаются параллельными и перпендикулярными сечению труб.
Патрубки ОФН компенсатора изготовлены из малоуглеродистой стали, с учетом температуры эксплуатации.
| Наименовае детали | Марка материала | Допустимая температура эксплуатации оС |
|---|---|---|
| Фланцевый патрубок | сталь 20 ГОСТ 1050 | от минус 20 до 425 |
| сталь 17ГС, 17Г1С ГОСТ 19281 | от минус 40 до 475 | |
| сталь 09Г2С , 09Г2 ГОСТ 19281 | от минус 60 до 475 | |
| сталь 08Х18Н10Т, 12Х18Н10Т ГОСТ 5632 | от минус 253 до 550 | |
| сталь10Х17Н13М2Т ГОСТ 5632 | от минус 253 до 550 | |
| сталь 12ХМ ГОСТ 5520-79 (только фланцы) | от минус 40 до 550 |
Допускается монтаж защитного кожуха из стали, внутренних направляющих потока. Устройство дополнительных компонентов оговаривается на стадии заказа и увеличивает стоимость изделия.
Как купить компенсатор ОФН в УЗСК в Ангарске
Наше предприятие производит и реализует компенсаторы ОФН стандартного изготовления и по спецзаказу. Купить в УЗСК продукцию выгодно:
- Производственная площадка укомплектована современным оборудованием и квалифицированными рабочими — гарантия качества
- Технический контроль изготовления изделия многоступенчатый, включает КБ, Лабораторию неразрушающих методов контроля, ОТК. Качество подтверждается документами.
- Отсутствуют торговые надбавки, используются снижающие коэффициенты для оптовых заказов.
Позвоните по телефонам на сайте и обсудите проблемы и порядок оформления заказа со специалистами.

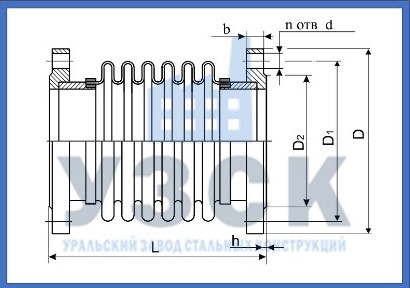

Таблица габаритов и технических характеристик ОФН
| Условное обозначение | Условное давление, PN, МПа (кгс/см2) | Условный диаметр, DN, мм | Размеры, мм | n | Жесткость осевого хода, Сλ, кН/м (кгс/см) | Масса, кг | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| D | S | D1 | L | b | h | d | ||||||
| ОФН-2,5-65 | 0,25 (2,5) | 65 | 160 | 130 | 110 | 267 | 11 | 3 | 14 | 4 | 32,2 | 4,5 |
| ОФН-2,5-80 | 80 | 185 | 150 | 128 | 277 | 11 | 3 | 18 | 4 | 29,6 | 5,7 | |
| ОФН-2,5-100 | 100 | 205 | 170 | 148 | 298 | 11 | 3 | 18 | 4 | 25,9 | 7,2 | |
| ОФН-2,5-125 | 125 | 235 | 200 | 178 | 311 | 13 | 3 | 18 | 8 | 24,4 | 8,9 | |
| ОФН-2,5-150 | 150 | 260 | 225 | 202 | 317 | 13 | 3 | 18 | 8 | 21,8 | 11,8 | |
| ОФН-2,5-200 | 200 | 315 | 280 | 258 | 405 | 15 | 3 | 18 | 8 | 19,4 | 18,9 | |
| ОФН-2,5-250 | 250 | 370 | 335 | 312 | 427 | 18 | 3 | 18 | 12 | 17,5 | 27,3 | |
| ОФН-2,5-300 | 300 | 435 | 395 | 365 | 451 | 18 | 4 | 22 | 12 | 16,0 | 35.7 | |
| ОФН-2,5-350 | 350 | 485 | 445 | 415 | 466 | 18 | 4 | 22 | 12 | 16,0 | 41,0 | |
| ОФН-2,5-400 | 400 | 535 | 495 | 565 | 482 | 18 | 4 | 22 | 16 | 14,5 | 46,6 | |
| ОФН-2,5-500 | 500 | 640 | 600 | 570 | 519 | 20 | 4 | 22 | 16 | 20,3 | 71,3 | |
| ОФН-2,5-600 | 600 | 755 | 705 | 670 | 557 | 20 | 5 | 26 | 20 | 18,4 | 91,3 | |
| ОФН-2,5-700 | 700 | 860 | 810 | 775 | 550 | 21 | 5 | 26 | 24 | 19,0 | 121,2 | |
| ОФН-2,5-800 | 800 | 975 | 920 | 880 | 578 | 21 | 5 | 30 | 24 | 17,4 | 147,8 | |
| ОФН-2,5-900 | 900 | 1075 | 1020 | 980 | 571 | 23 | 5 | 30 | 24 | 25,7 | 182,0 | |
| ОФН-2,5-1000 | 1000 | 1175 | 1120 | 1080 | 590 | 25 | 5 | 30 | 28 | 23,1 | 211,4 | |
| ОФН-6,3-65 | 0,63 (6,3) | 65 | 160 | 130 | 110 | 267 | 13 | 3 | 14 | 4 | 32,2 | 4,5 |
| ОФН-6,3-80 | 80 | 185 | 150 | 128 | 281 | 15 | 3 | 18 | 4 | 29,6 | 6,9 | |
| ОФН-6,3-100 | 100 | 205 | 170 | 148 | 302 | 15 | 3 | 18 | 4 | 25,9 | 8,6 | |
| ОФН-6,3-125 | 125 | 235 | 200 | 178 | 317 | 17 | 3 | 18 | 8 | 24,4 | 11,5 | |
| ОФН-6,3-150 | 150 | 260 | 225 | 202 | 323 | 17 | 3 | 18 | 8 | 21,8 | 13,7 | |
| ОФН-6,3-200 | 200 | 315 | 280 | 258 | 413 | 19 | 3 | 18 | 8 | 19,4 | 21,3 | |
| ОФН-6,3-250 | 250 | 370 | 335 | 312 | 449 | 20 | 3 | 18 | 12 | 26,3 | 30,7 | |
| ОФН-6,3-300 | 300 | 435 | 395 | 365 | 465 | 20 | 4 | 22 | 12 | 24,1 | 39,9 | |
| ОФН-6,3-350 | 350 | 485 | 445 | 415 | 483 | 22 | 4 | 22 | 12 | 24,0 | 54,0 | |
| ОФН-6,3-400 | 400 | 535 | 495 | 465 | 522 | 24 | 4 | 22 | 16 | 21,7 | 68,2 | |
| ОФН-6,3-500 | 500 | 640 | 600 | 570 | 577 | 25 | 4 | 22 | 16 | 27,0 | 98,5 | |
| ОФН-6,3-600 | 600 | 755 | 705 | 670 | 595 | 25 | 5 | 26 | 20 | 30,6 | 126,9 | |
| ОФН-6,3-700 | 700 | 860 | 810 | 775 | 586 | 27 | 5 | 26 | 24 | 31,7 | 164,6 | |
| ОФН-6,3-800 | 800 | 975 | 920 | 880 | 614 | 27 | 5 | 30 | 24 | 29,0 | 196,2 | |
| ОФН-6,3-900 | 900 | 1075 | 1020 | 980 | 603 | 29 | 5 | 30 | 24 | 32,1 | 240,0 | |
| ОФН-6,3-1000 | 1000 | 1175 | 1120 | 1080 | 627 | 31 | 5 | 30 | 28 | 34,7 | 283,9 | |
| ОФН-10-65 | 1,0 (10) | 65 | 180 | 145 | 122 | 269 | 17 | 3 | 18 | 4 | 32,2 | 6,5 |
| ОФН-10-80 | 80 | 195 | 160 | 133 | 279 | 17 | 3 | 18 | 4 | 29,6 | 8,2 | |
| ОФН-10-100 | 100 | 215 | 180 | 158 | 302 | 19 | 3 | 18 | 8 | 25,9 | 10,4 | |
| ОФН-10-125 | 125 | 245 | 210 | 184 | 315 | 21 | 3 | 18 | 8 | 24,4 | 13,9 | |
| ОФН-10-150 | 150 | 280 | 240 | 212 | 321 | 21 | 3 | 22 | 8 | 21,8 | 17,1 | |
| ОФН-10-200 | 200 | 335 | 295 | 268 | 417 | 21 | 3 | 22 | 8 | 19,4 | 25,4 | |
| ОФН-10-250 | 250 | 390 | 350 | 320 | 438 | 23 | 3 | 22 | 12 | 26,3 | 36,4 | |
| ОФН-10-300 | 300 | 440 | 400 | 370 | 469 | 24 | 4 | 22 | 12 | 24,1 | 47,0 | |
| ОФН-10-350 | 350 | 500 | 460 | 430 | 478 | 24 | 4 | 22 | 16 | 32,0 | 61,5 | |
| ОФН-10-400 | 400 | 565 | 515 | 482 | 508 | 26 | 4 | 26 | 16 | 28,9 | 97,0 | |
| ОФН-10-500 | 500 | 670 | 620 | 585 | 544 | 28 | 4 | 26 | 20 | 33,8 | 143,8 | |
| ОФН-10-600 | 600 | 780 | 725 | 685 | 561 | 31 | 5 | 30 | 20 | 36,8 | 189,5 | |
| ОФН-10-700 | 700 | 895 | 840 | 800 | 574 | 32 | 5 | 30 | 24 | 50,8 | 221,3 | |
| ОФН-10-800 | 800 | 1010 | 950 | 905 | 606 | 35 | 5 | 33 | 24 | 46,4 | 268,6 | |
| ОФН-10-900 | 900 | 1110 | 1050 | 1005 | 596 | 38 | 5 | 33 | 28 | 51,4 | 321,5 | |
| ОФН-10-1000 | 1000 | 1220 | 1160 | 1110 | 620 | 40 | 5 | 33 | 28 | 64,1 | 403,5 | |
| ОФН-16-65 | 1,6 (16) | 65 | 180 | 145 | 122 | 273 | 21 | 3 | 18 | 4 | 32,2 | 8,5 |
| ОФН-16-80 | 80 | 195 | 160 | 133 | 283 | 21 | 3 | 18 | 4 | 29,6 | 9,4 | |
| ОФН-16-10 | 100 | 215 | 180 | 158 | 306 | 23 | 3 | 18 | 8 | 25,9 | 12,1 | |
| ОФН-16-125 | 125 | 245 | 210 | 184 | 319 | 25 | 3 | 18 | 8 | 24,4 | 16,3 | |
| ОФН-16-150 | 150 | 280 | 240 | 212 | 325 | 25 | 3 | 22 | 8 | 32,6 | 20,4 | |
| ОФН-16-200 | 200 | 335 | 295 | 268 | 423 | 27 | 3 | 22 | 12 | 29,1 | 29,5 | |
| ОФН-16-250 | 250 | 405 | 355 | 320 | 442 | 28 | 3 | 26 | 12 | 35,0 | 42 | |
| ОФН-16-300 | 300 | 460 | 410 | 370 | 473 | 28 | 4 | 26 | 12 | 32,1 | 54 | |
| ОФН-16-350 | 350 | 520 | 470 | 430 | 484 | 30 | 4 | 26 | 16 | 40,0 | 69 | |
| ОФН-16-400 | 400 | 580 | 525 | 482 | 516 | 34 | 4 | 30 | 16 | 57,9 | 98 | |
| ОФН-16-500 | 500 | 710 | 650 | 585 | 510 | 44 | 4 | 33 | 20 | 60,8 | 189 | |
| ОФН-16-600 | 600 | 840 | 770 | 685 | 575 | 45 | 5 | 39 | 20 | 61,3 | 252 | |
| ОФН-16-700 | 700 | 910 | 840 | 800 | 590 | 47 | 5 | 39 | 24 | 69,8 | 278 | |
| ОФН-16-800 | 800 | 1020 | 950 | 905 | 620 | 49 | 5 | 39 | 24 | 63,7 | 341 | |
| ОФН-16-900 | 900 | 1120 | 1050 | 1005 | 610 | 51 | 5 | 39 | 28 | 70,6 | 403 | |
| ОФН-16-1000 | 1000 | 1255 | 1170 | 1110 | 634 | 53 | 5 | 45 | 28 | 87,2 | 523 | |
| ОФН-25-65 | 2,5 (25) | 65 | 180 | 145 | 122 | 273 | 21 | 3 | 18 | 8 | 32,2 | 8,3 |
| ОФН-25-80 | 80 | 195 | 160 | 133 | 285 | 23 | 3 | 18 | 8 | 29,6 | 10,2 | |
| ОФН-25-100 | 100 | 230 | 190 | 158 | 308 | 25 | 3 | 22 | 8 | 25,9 | 14,8 | |
| ОФН-25-125 | 125 | 270 | 220 | 184 | 322 | 27 | 3 | 26 | 8 | 36,6 | 21,0 | |
| ОФН-25-150 | 150 | 300 | 250 | 212 | 336 | 27 | 3 | 26 | 8 | 32,6 | 26,1 | |
| ОФН-25-200 | 200 | 360 | 310 | 278 | 434 | 29 | 3 | 26 | 12 | 38,7 | 39,2 | |
| ОФН-25-250 | 250 | 425 | 370 | 335 | 455 | 31 | 3 | 30 | 12 | 35,0 | 55,4 | |
| ОФН-25-300 | 300 | 485 | 430 | 390 | 479 | 32 | 4 | 30 | 16 | 40,1 | 72,8 | |
| ОФН-25-350 | 350 | 550 | 490 | 450 | 510 | 38 | 4 | 33 | 16 | 56,0 | 103,5 | |
| ОФН-25-400 | 400 | 610 | 550 | 505 | 532 | 40 | 4 | 33 | 16 | 72,3 | 140,5 | |
| ОФН-25-500 | 500 | 730 | 660 | 615 | 574 | 48 | 4 | 39 | 20 | 74,3 | 212,7 | |
| ОФН-25-600 | 600 | 840 | 770 | 720 | 599 | 51 | 5 | 39 | 20 | 73,6 | 347,1 | |
| ОФН-25-700 | 700 | 960 | 875 | 820 | 614 | 55 | 5 | 45 | 24 | 88,9 | 460,7 | |
| ОФН-25-800 | 800 | 1075 | 990 | 930 | 647 | 59 | 5 | 45 | 24 | 81,1 | 563,5 | |
| ОФН-25-900 | 900 | 1185 | 1090 | 1030 | 635 | 61 | 5 | 52 | 28 | 102,8 | 690,2 | |
| ОФН-25-1000 | 1000 | 1315 | 1210 | 1140 | 660 | 63 | 5 | 56 | 28 | 104,5 | 865,7 | |
