Шламоотводители магнитные сетевые MOS применяются в Ангарске для тонкой очистки жидких сред, в частности, воды, в теплоснабжающих системах. Кроме того, такой аппарат очень эффективен в качестве устройства, защищающего от коррозии и внутренних отложений, а также удаляющего из системы образовавшиеся ранее отложения.
Сфера применения в Ангарске магнитных шламоотводителей MOS
Магнитные шламоотводители MOS способствуют сохранению и защите дорогостоящего оборудования, поэтому их применение осуществляется на таких объектах, как циркуляционные контуры систем теплоснабжения, обратные трубопроводы котельных, вводы ЦТП, ИТП, узлы учета по последовательной или параллельной схеме (байпасы). Они помогают существенно снизить вероятность коррозии и образования отложений у котлоагрегатов, насосов, теплообменников, датчиков контрольно-измерительной аппаратуры, различных элементов системы теплоснабжения. УЗСК занимается выпуском и реализацией шламоотводителей магнитных сетевых, производительность которых составляет от 26 до 2500 м3/ч.
Конструкция и основные технические характеристики шламоотводителей MOS

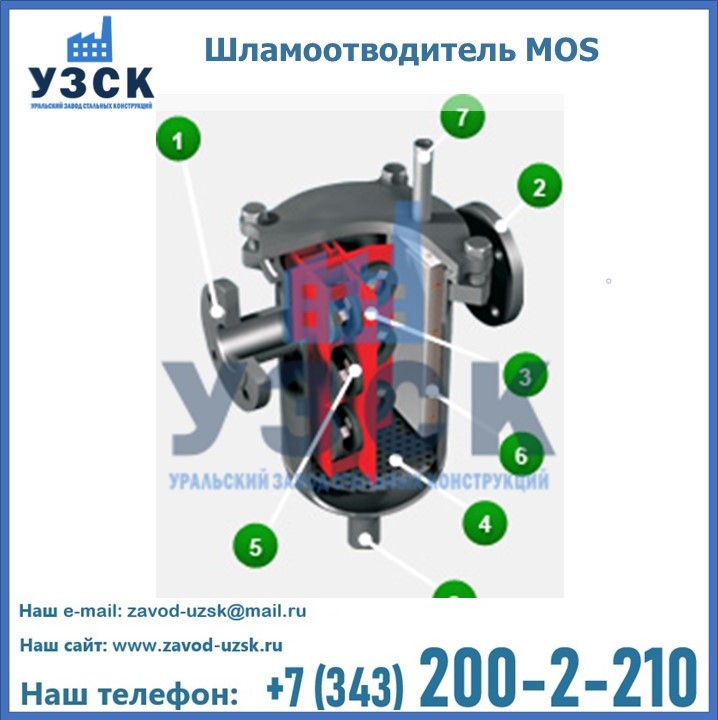

Шламоотводитель MOS состоит из цилиндрического корпуса с входным (на рис. под цифрой 1) и выходным патрубками (2), вкладышем с направляющими перегородками (3), съемным дырчатым листом (4), плоскими магнитами на перегородочных стенках (5), фильтрационной сеткой, жестко соединенной с направляющей перегородкой (6) и сетчатым фильтром (7). Некоторые элементы агрегата выпускаются съемными. А именно, таким свойством обладают крышка корпуса, перегородки с фильтрационной сеткой, а также сетчатый фильтр. За счет такого устройства удается упростить обслуживание и очистку агрегата, замену деталей и расходников, демонтаж оборудования. На цилиндрическом корпусе МШО MOS, в верхней его части, установлены входной и выходной патрубки. Вкладыш с перегородками размещен нижними кромками на съемном дырчатом листе, под которым находится шламовый сборник. С помощью перегородок задаются направление и скорость потока очищаемой среды. Данные элементы оборудованы магнитами и фильтрационной сеткой, размещенной по всей поверхности внутренней полости корпуса. Сетка предотвращает проникновение загрязнений в выходной патрубок.
Технические характеристики шламоотводителей MOS
| Обозначение | Диаметр условного прохода, мм | Производительность, м³/ч |
|---|---|---|
| MOS 150/50 | 50 | 26 |
| MOS 150/65 | 65 | 32 |
| MOS 200/80 | 80 | 46 |
| MOS 250/100 | 100 | 64 |
| MOS 300/125 | 125 | 85 |
| MOS 300/150 | 150 | 150 |
| MOS 400/200 | 200 | 250 |
| MOS 500/250 | 250 | 400 |
| MOS 600/250 | 250 | 600 |
| MOS 700/300 | 300 | 800 |
| MOS 800/400 | 400 | 1 200 |
| MOS 1000/500 | 500 | 1 600 |
| MOS 1200/600 | 600 | 2 000 |
| MOS 1200/700 | 700 | 2 600 |
Принцип работы МШО MOS
Сетевые магнитные шламоотводители типа MOS — это прежде всего устройства, выполняющие функции магнитно-сетчатых фильтров. Иными словами, посредством таких агрегатов производится очистка от твердых загрязняющих частиц систем водо-, тепло, и холодоснабжения. Благодаря своим исключительным эксплуатационным качествам, заключающимся в высокоэффективном сепарировании мелкодисперсных частиц загрязнений и частичном ограничении процессов осадкообразования, магнитные шламоотводители MOS считаются бесспорным лидером среди оборудования данного предназначения.
Шламоотводитель MOS имеет три ступени отчистки и отличается компактностью устройства. Очистка осуществляется по следующим принципам: инерционно-седиментационному, магнитному и фильтрационному. На первой ступени очистки потоки воды при входе меняют скорость и направление, в результате чего, под воздействием силы тяжести, крупные фрагменты загрязнения поступают шламовую камеру, расположенную в нижней части корпуса шламоотводителя. Магнитный принцип очистки, или вторая ступень, заключается в улавливании частиц загрязнения, менее крупных размеров, с помощью ферромагнитов, размещенных на перегородках. В свою очередь, перегородки служат для образования некого лабиринта, по которому перемещается вода. Магниты захватывают частицы от 0,5мкм и более, при условии, что данные фрагменты обладают парамагнитными свойствами или способны приобретать их в магнитном поле. Частицы накапливаются на магнитах и постепенно, под тяжестью уловленных фрагментов, магниты перемещаются по перегородкам в шламовую камеру, откуда их, по необходимости, удаляют через дренажный патрубок. 3 ступень работает по фильтрационному принципу: фильтр-сетка, установленный на внутренней части выходного патрубка, собирает те частицы, которые ввиду своих размеров или отсутствия магнитных свойств, не были «отсечены» на предыдущих этапах очистки.

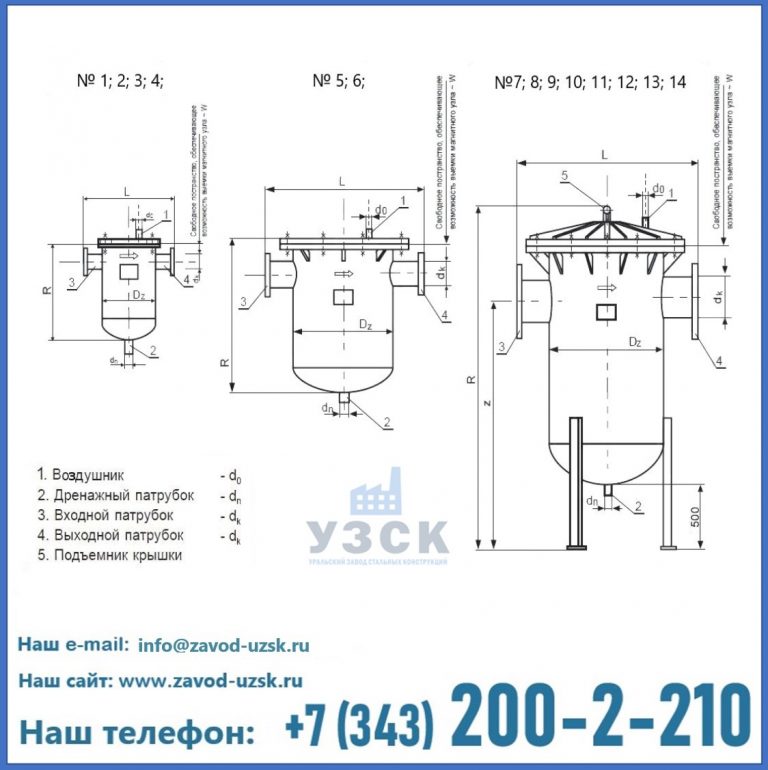

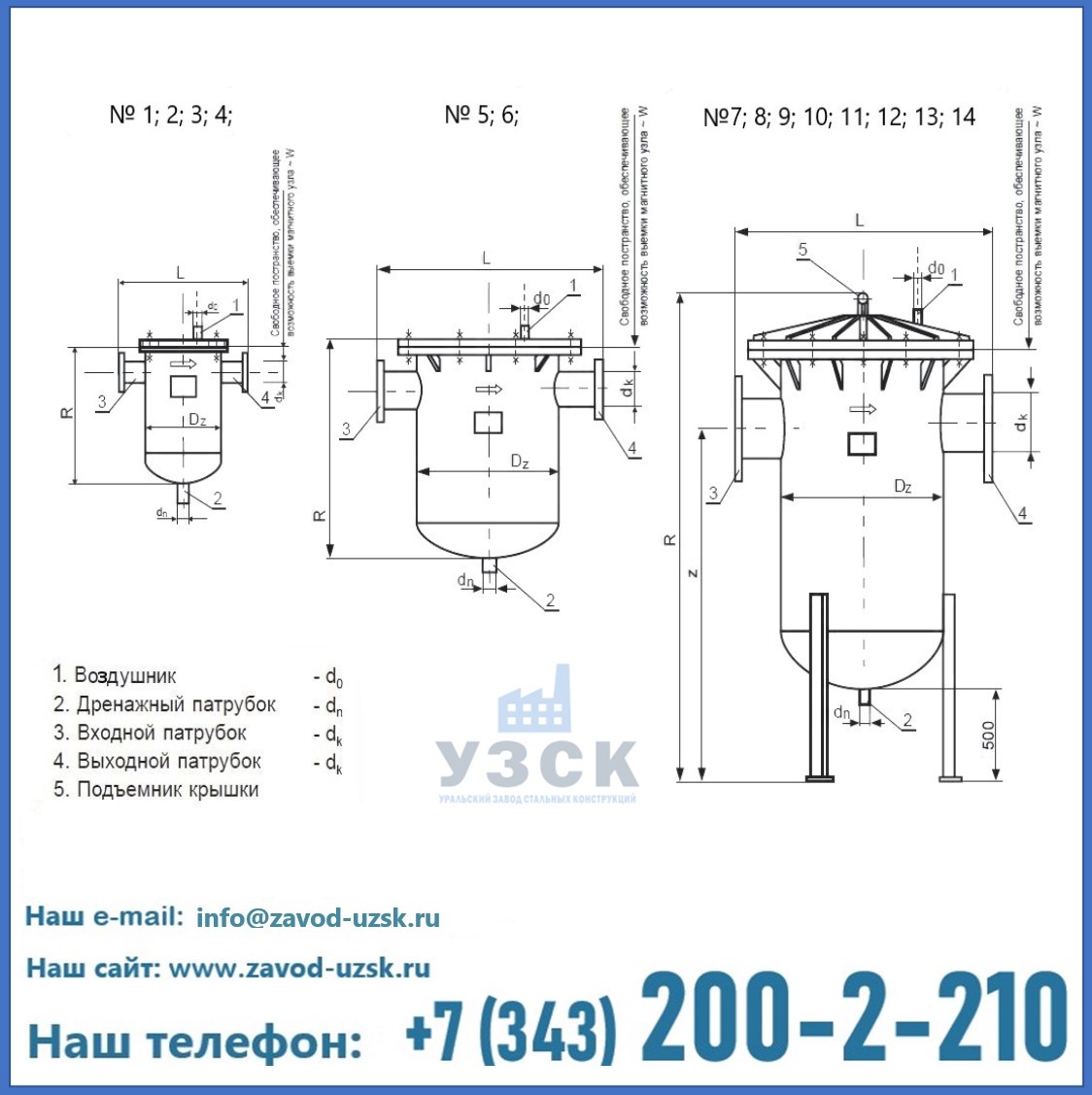

Технические характеристики шламоотводителей MOS
| Марка шламоотводителя | Dz | Dk | L | R | Do | Z | Dn | ~W | расход (max) | Po | V | вес |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| [мм] | [мм] | [мм] | [мм] | [мм] | [мм] | [м3/ч] | [бар] | [м3] | [кг] | |||
| шламоотводитель MOS 150/50 | 159 | 60,3 | 285 | 290 | 3,8″ | — | 1 1/4″ | 300 | 26 | 16 | 0,005 | 19 |
| шламоотводитель MOS 150/65 | 159 | 76,1 | 285 | 290 | 3,8″ | — | 1 1/4″ | 300 | 32 | 16 | 0,005 | 20 |
| шламоотводитель MOS 200/80 | 219 | 88,9 | 375 | 410 | 1,2″ | — | 1 1/2″ | 500 | 46 | 16 | 0,014 | 40 |
| шламоотводитель MOS 250/100 | 273 | 108 | 430 | 505 | 1,2″ | — | 1 1/2″ | 600 | 64 | 16 | 0,028 | 60 |
| шламоотводитель MOS 300/125 | 324 | 133 | 550 | 605 | 1,2″ | — | 1 1/2″ | 700 | 85 | 16 | 0,048 | 117 |
| шламоотводитель MOS 300/150 | 324 | 159 | 550 | 605 | 1,2″ | — | 1 1/2″ | 700 | 150 | 16 | 0,049 | 120 |
| шламоотводитель MOS 400/200 | 406 | 219,1 | 660 | 1430 | 1,2″ | 1010 | 1 1/2″ | 750 | 250 | 16 | 0,086 | 220 |
| шламоотводитель MOS 500/250 | 508 | 273 | 770 | 1660 | 1,2″ | 1120 | 1 1/2″ | 800 | 400 | 16 | 0,17 | 390 |
| шламоотводитель MOS 600/250 | 620 | 273 | 900 | 1950 | 1,2″ | 1329 | 2″ | 550 | 600 | 16 | 0,319 | 510 |
| шламоотводитель MOS 700/300 | 720 | 323,9 | 1020 | 2200 | 1,2″ | 1483 | 2″ | 600 | 800 | 16 | 0,515 | 730 |
| шламоотводитель MOS 800/400 | 824 | 406,4 | 1160 | 2450 | 1,2″ | 1629 | 2″ | 750 | 1150 | 16 | 0,78 | 860 |
| шламоотводитель MOS 1000/500 | 1024 | 508 | 1380 | 2885 | 1″ | 1950 | 2 1/2″ | 950 | 1600 | 16 | 1,47 | 1650 |
| шламоотводитель MOS 1200/600 | 1224 | 610 | 1620 | 3300 | 1″ | 2210 | 2 1/2″ | 1200 | 2000 | 16 | 2,58 | 2250 |
| шламоотводитель MOS 1200/700 | 1224 | 711 | 1620 | 3920 | 1″ | 2665 | 2 1/2″ | 1200 | 2600 | 16 | 3,28 | 2550 |
Производство и продажа шламоотводителей MOS
Если вы планируете купить то или иное оборудование, например, шламоотводители магнитные типа MOS, то рекомендуем заказать данный товар на сайте УЗСК в Ангарске. Мы производим и реализуем продукцию высокого качества по приемлемой цене. Эксперты Уральского Завода Стальных Конструкций проконсультируют вас по всем вопросам, помогут сделать выбор и оформить заказ без лишних временных затрат. Мы гарантируем соответствие нашей продукции всем требованиям ГОСТ и ТУ, а также износостойкость и высокую производительность предлагаемого оборудования. Если требуется изготовить оборудование нестандартных размеров, то такой вариант выполнения заказа тоже предусмотрен, так как предприятие имеет собственные производственные площади и надежных поставщиков. На все поставляемое или производимое оборудование имеются чертежи и прочая техническая документация. Заказать и купить оборудование высокого качества и по доступной цене можно через наш сайт или по указанному в разделе «Контакты» телефону.
